电路故障排查 SVG 可交互演示

这个案例展示什么

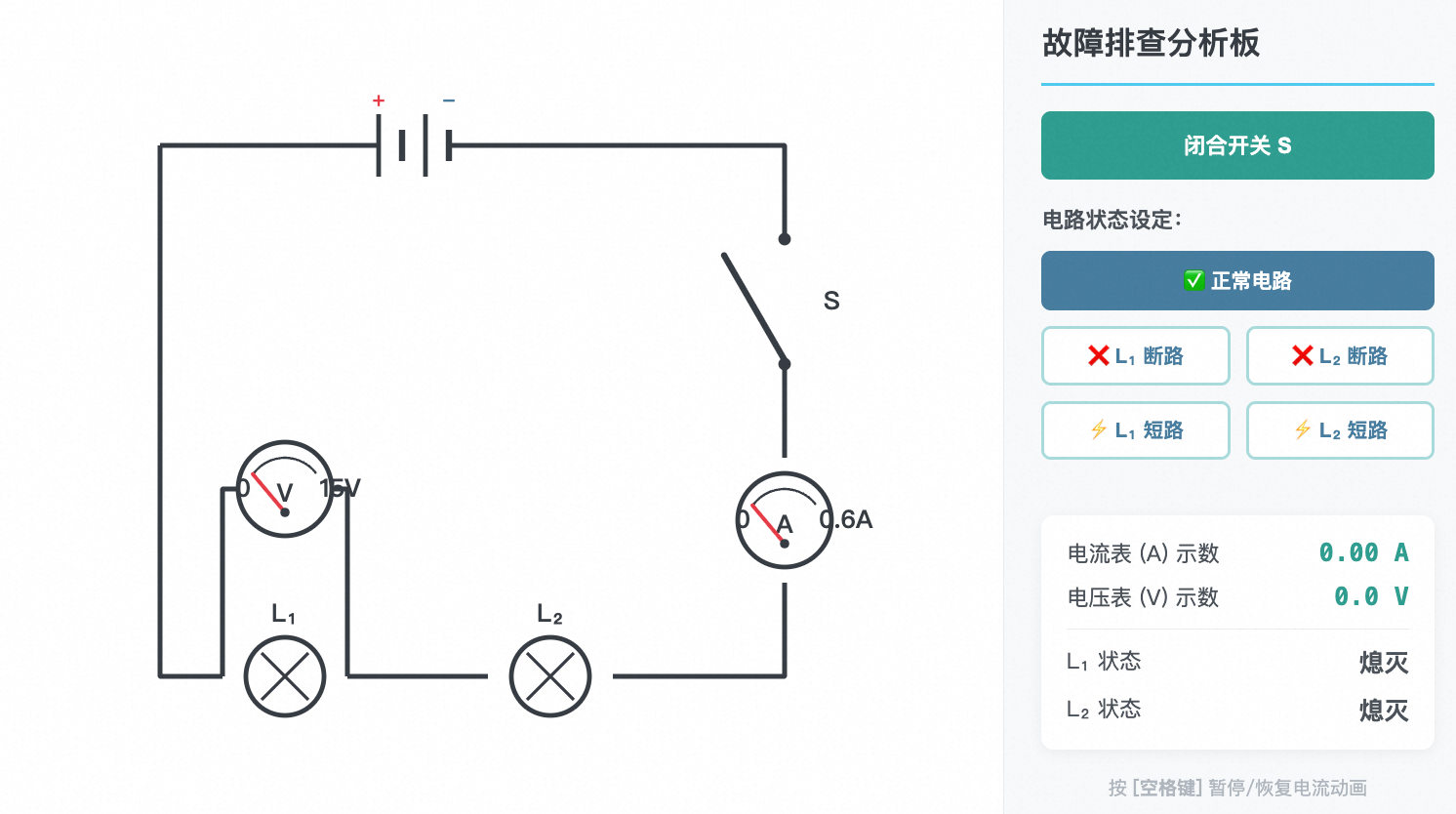

该案例围绕电路故障排查进行图形化表达，通过电路图、灯泡、电压表与切换故障类型呈现不同故障类型下电流、电压及灯泡状态的变化关系，便于观察断路或短路时电表示数与灯泡亮灭的动态变化。

交互与动画表达

交互版本支持切换故障类型、观察元件状态变化、对比电表示数，可用于观察电路故障排查中的电流路径变化与元件工作状态。

• 电路连接路径
• 电流流动方向
• 电压表并联位置
• 短路旁路导线
• 灯泡亮灭状态

技术实现要点

• SVG 图形绘制
• 浏览器端渲染
• 状态切换
• 参数变化呈现
• 交互响应

适合的展示场景

• 数字化展示
• 可视化说明
• 浏览器端动态演示
