流体压强与流速的关系（变截面水管版） SVG 可交互演示

这个案例展示什么

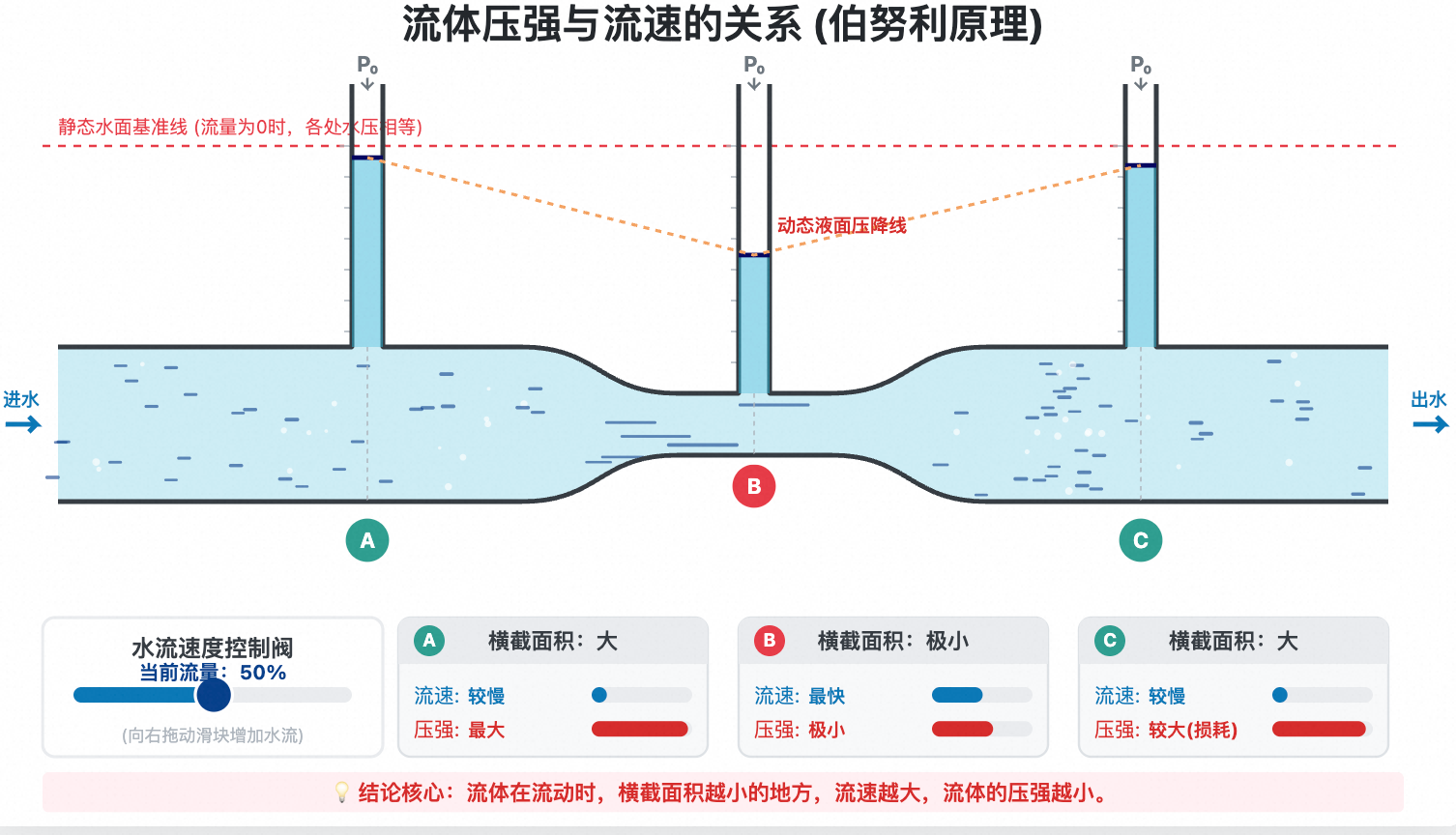

该案例围绕流体压强与流速的关系进行图形化表达，通过变截面水管、水流粒子线与拖动流量滑块呈现管道截面积变化引起流速变化，进而影响侧向压强的过程，便于观察竖直管中液面高度的起伏变化及数据对比。

交互与动画表达

交互版本支持拖动流量滑块、观察水流速度变化、观察液面高度变化、对比数据面板和状态切换，可用于观察流体压强与流速关系中的液面高度动态变化和流速分布。

• 变截面管道收缩与扩张
• 水流粒子线的疏密与速度
• 竖直测压管液面高度
• A、B、C三处截面尺寸对比
• 流量与压强的反比关系示意

技术实现要点

• SVG 图形绘制
• 浏览器端渲染
• 状态切换
• 参数变化呈现
• 交互响应

适合的展示场景

• 数字化展示
• 可视化说明
• 浏览器端动态演示
