闭合电路欧姆定律 - U-I 关系与功率分析 SVG 可交互演示

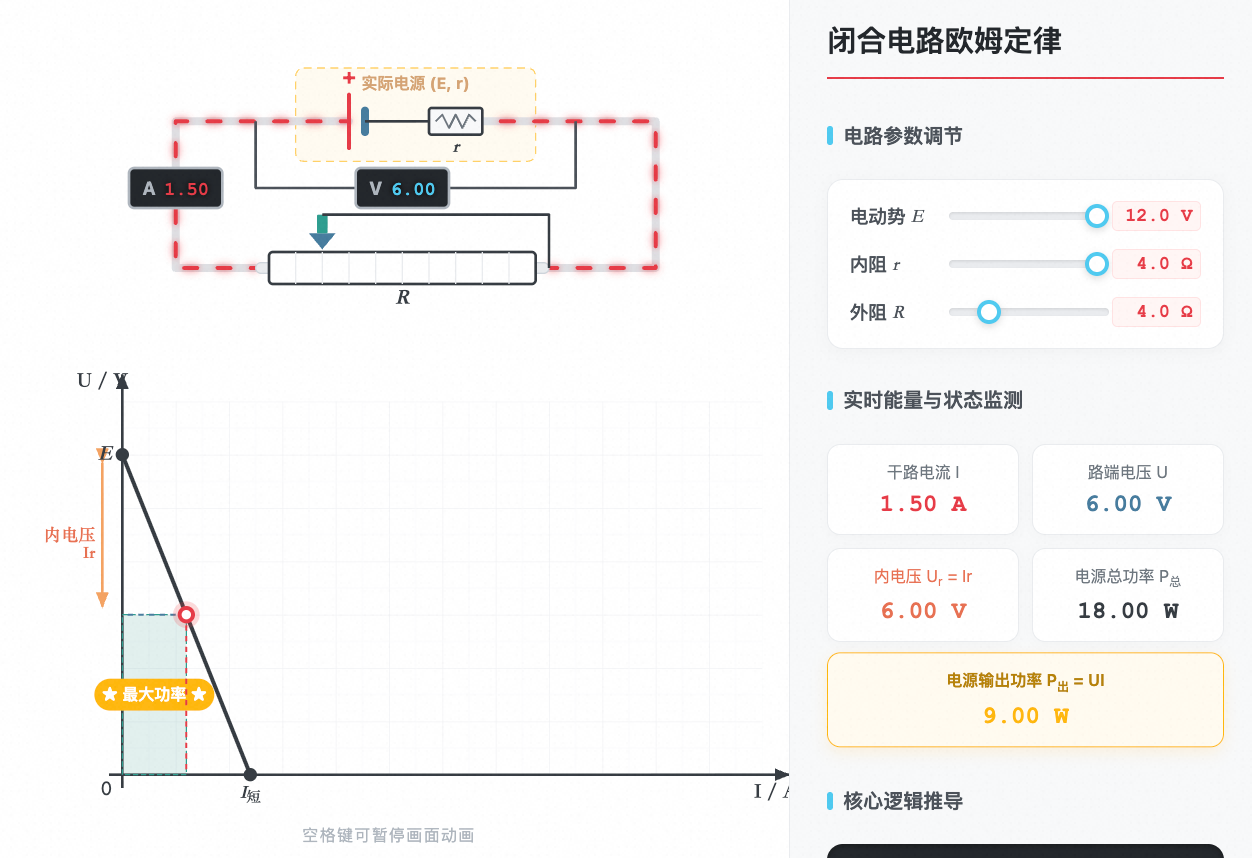

该案例围绕闭合电路欧姆定律 - U-I 关系与功率分析进行图形化表达，通过 U-I 特性图线、路端电压、输出功率矩形与调节外电阻呈现外电阻变化引起路端电压与电流的动态关系及电源输出功率的极值条件，便于观察路端电压随外电阻变化、输出功率最大值出现的条件。
这个案例展示什么
该案例围绕闭合电路欧姆定律 - U-I 关系与功率分析进行图形化表达，通过 U-I 特性图线、路端电压、输出功率矩形与调节外电阻呈现外电阻变化引起路端电压与电流的动态关系及电源输出功率的极值条件，便于观察路端电压随外电阻变化、输出功率最大值出现的条件。
交互与动画表达
交互版本支持调节外电阻、观察路端电压变化、观察输出功率矩形面积变化、查看 U-I 图线交点，可用于观察闭合电路欧姆定律 - U-I 关系与功率分析中的路端电压动态特性和最大输出功率条件。
- U-I 特性图线
- 路端电压
- 内电压
- 输出功率矩形
- 电流
技术实现要点
- SVG 图形绘制
- 浏览器端渲染
- 参数变化呈现
- 状态切换
- 交互响应
适合的展示场景
- 数字化展示
- 可视化说明
- 浏览器端动态演示
