电磁继电器原理 SVG 可交互演示

这个案例展示什么

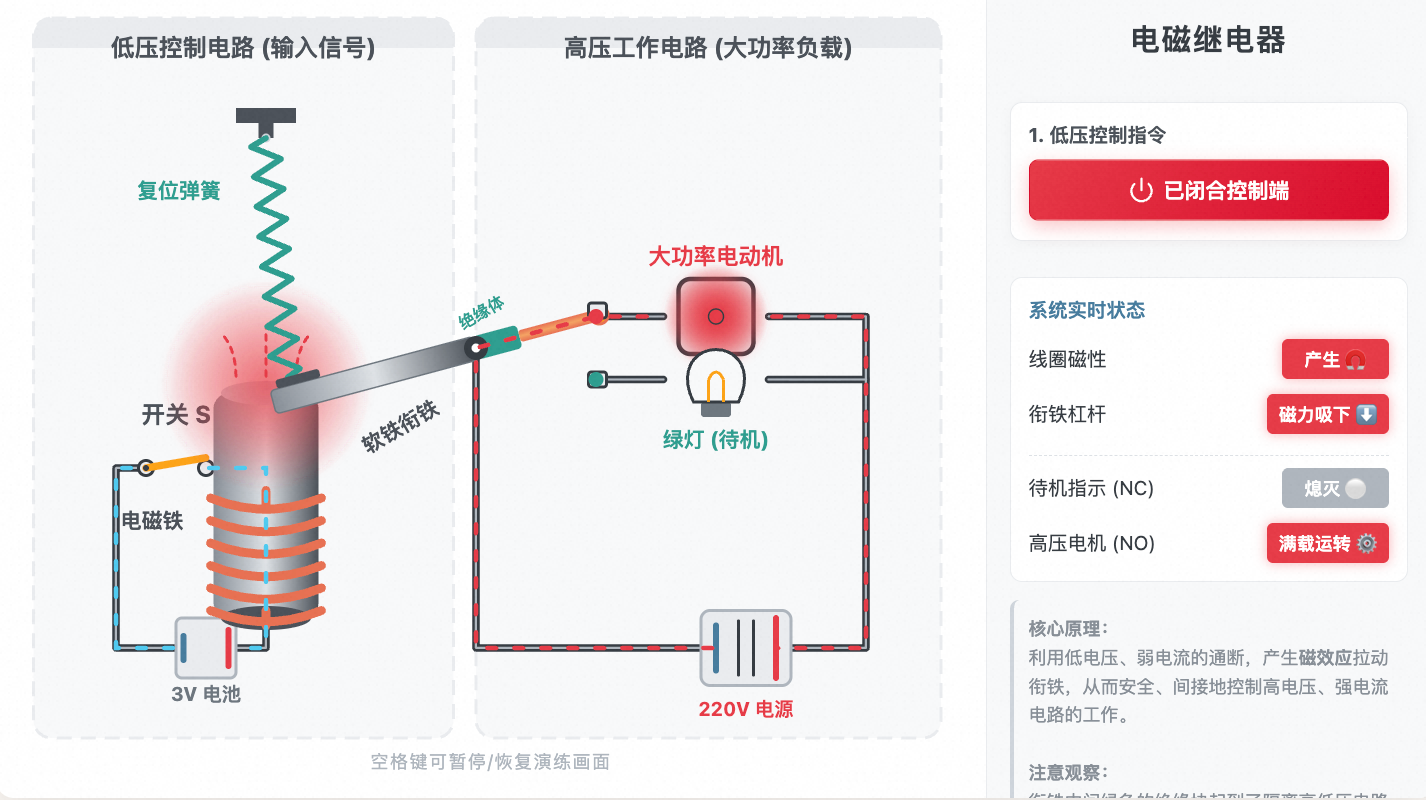

该案例围绕电磁继电器原理进行图形化表达，通过低压控制电路、高压工作电路与状态切换呈现低压控制电路的通断通过电磁铁驱动衔铁，切换常开与常闭触点，从而控制高压工作电路的状态，便于观察控制电路通断后高压工作电路中触点状态和负载变化。

交互与动画表达

交互版本支持状态切换、观察触点变化和参数调节，可用于观察电磁继电器原理中的控制电路和高压工作电路联动过程。

• 低压控制电路
• 高压工作电路
• 电磁铁磁场
• 衔铁杠杆
• 常开触点
• 常闭触点

技术实现要点

• SVG 图形绘制
• 浏览器端渲染
• 状态切换
• 参数变化呈现
• 交互响应

适合的展示场景

• 数字化展示
• 可视化说明
• 浏览器端动态演示
